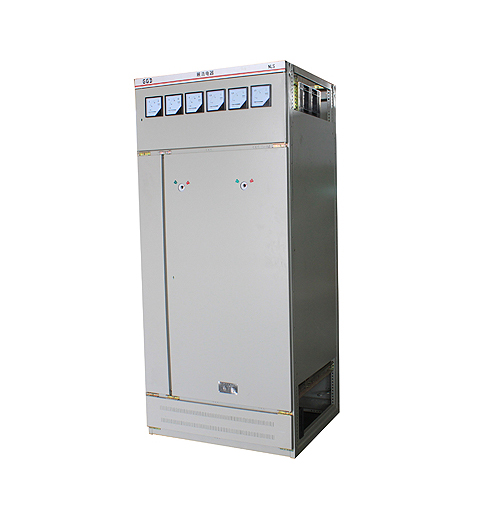

一、產品概述：

　　GGD型交流低壓配電柜是根據能源部主管上級，廣大電力用戶及設計部門的要求，本著安全、經濟、合理、可靠的原則設計的新型低壓配電柜。產品具有分斷能力高、動熱穩定性好、電氣方案靈活、組合方便、系列性、實用性強、結構新穎、防護等級高等特點。可作為低壓成套開關設備的更新?lián)Q代產品使用。

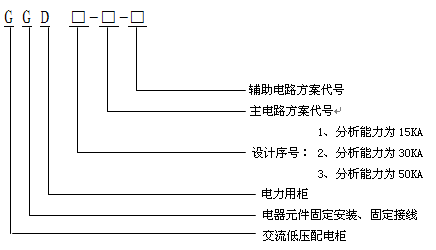

　　產品型號及含義

　　二、適用范圍：

　　GGD型交流低壓配電柜適用于發電廠、變電站、廠礦企業等電力用戶的交流50HZ，額定工作電壓380V，額定工作電流至3150A的配電系數，做為動力、照明及配電設備的電能轉換、分配與控制之用。

　　我公司生產的GGD型交流低壓配電柜符合IEC439《低壓成套開關設備和控制設備》，GB7251《低壓成套開關設備和控制設備》等標準。

　　三、結構特點：

　　柜架用8MF冷彎型鋼材局部焊接拼裝而成，其剛性及承載能力均達到電器元件的安裝要求，框架上分別有按E=20mm和E=100mm數排列的安裝孔。以提高產品的裝配通用性。主母線排列在柜的上部，采用的ZMJ型母線夾為積木式組合結構，用高阻燃PPO材料熱注成型，機械強度和絕緣度高，能承受有效值50kA,峰值105kA電流，熱穩定沖擊力長期允許溫度可達120攝氏度。

　　四：使用條件：

　　周圍空氣濕度不高于+40攝氏度，不低于-5攝氏度。24小時內的平均溫度不得高于+35攝氏度。

　　戶內安裝使用，使用地點的海拔高度不得超過2000m。

　　周圍空氣相對濕度在最高溫度為+40攝氏度時不超過50%，在較低溫度時允許有較大的相對濕度。(例如+20攝氏度時為90%)應考慮到由于溫度的變化可能會偶然產生凝露的影響。

　　設備安裝時與垂直面的傾斜度不超過5%。

　　設備應安裝在無劇烈震動和沖擊的地方，以及不足使電器元件受到腐蝕的場所。

　　用戶有特殊要求時可與制造廠協商解決。

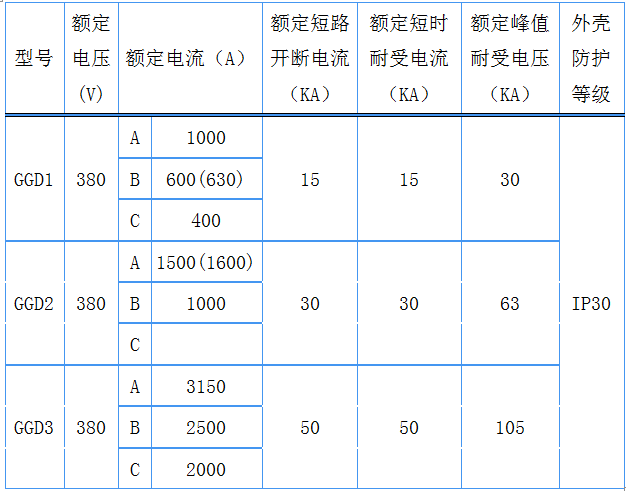

　　五、主要技術參數：
